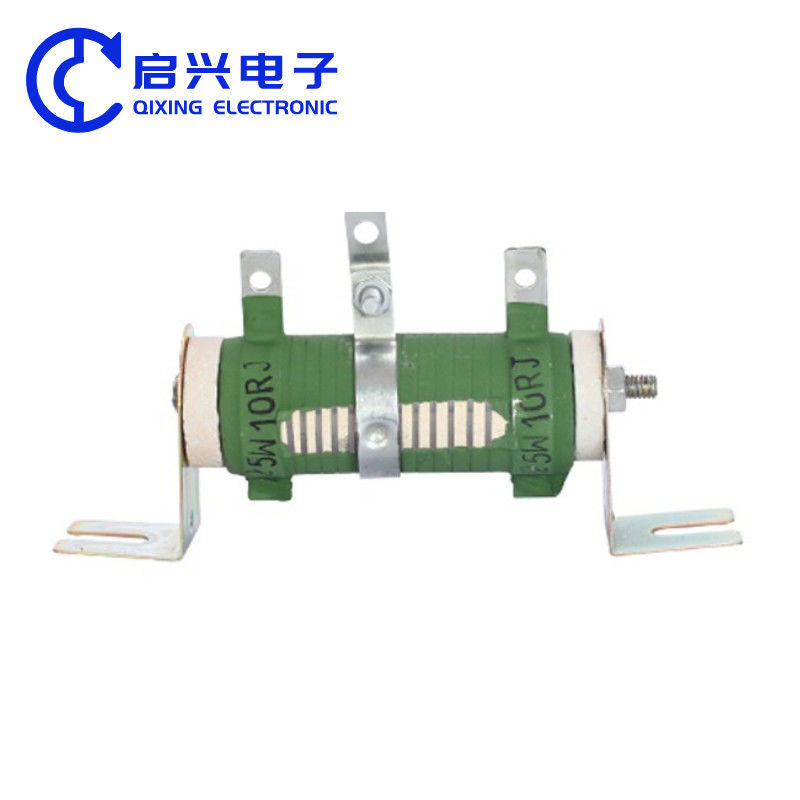

Ρυθμιζόμενες Αντιστάσεις Τυλίγματος 5w 10rj Κεραμική Αντίσταση Υψηλής Ισχύος
Χαρακτηριστικά προϊόντος:
Αντίσταση τυλίγματος RX20, μόνωση επιφανείας ανθεκτική σε υψηλές θερμοκρασίες, με υψηλή ισχύ, ισχυρή αντίσταση υπερφόρτωσης, αντίσταση υψηλής τάσης (αναφέρεται στην τάση μεταξύ του ηλεκτροδίου και του στηρίγματος στήριξης).
Προδιαγραφές:
| Εύρος ισχύος |
10W-10000W. |
| Εύρος τάσης- |
0.5KV-10KV. |
| Εύρος αντίστασης |
1R-1KR. |
| Πίεση- |
AC2500V / 1min50Hz. |
| Βαθμολογία IP |
IP00. |
| Ονομαστική θερμοκρασία- |
375 °C, βραχυπρόθεσμη / επαναλαμβανόμενη 40% ED. |
| Σταθερά χρόνου θερμικής ισορροπίας |
τ = 200 δευτ. |
| Πλεονεκτήματα |
Υψηλή τάση. |
| Συσκευασία-- |
συσκευασία χαρτοκιβωτίου. |
| Μειονεκτήματα |
χαμηλή αντοχή σε κραδασμούς |
Εφαρμογές:
προσομοιωμένα φορτία, εξοπλισμός εκφόρτισης, βιομηχανία/βιομηχανία αυτοματισμού
Μέγεθος προϊόντος:
Διάγραμμα μεγέθους προϊόντος:
| προδιαγραφή |
ισχύς
(W)
|
L1±2 |
L2±2 |
L3±3 |
D±2 |
H±2 |
H1±2 |
B±0.5 |
N±0.5 |
T±0.2 |
Φd±0.2 |
Εύρος αντίστασης
(Ω)
|
βάρος
(G)
|
| RX20 |
10W |
50 |
70 |
90 |
16 |
16 |
42 |
5 |
8 |
0.5 |
3 |
0.1~1K |
50 |
| |
20W |
50 |
70 |
90 |
16 |
16 |
42 |
5 |
8 |
0.5 |
3 |
0.1~1K |
50 |
| |
30W |
50 |
70 |
90 |
16 |
16 |
42 |
5 |
8 |
0.5 |
3 |
0.1~1K |
50 |
| |
40W |
85 |
105 |
125 |
20 |
20 |
42 |
5 |
8 |
0.5 |
3 |
0.1~1K |
90 |
| |
50W |
90 |
120 |
145 |
28 |
28 |
68 |
5 |
8 |
0.6 |
3.8 |
0.1~2K |
100 |
| |
60W |
90 |
120 |
145 |
28 |
28 |
68 |
5 |
8 |
0.6 |
3.8 |
0.1~2K |
100 |
| |
75W |
140 |
170 |
195 |
28 |
28 |
68 |
5 |
8 |
0.6 |
3.8 |
0.1~2K |
180 |
| |
80W |
140 |
170 |
195 |
28 |
28 |
68 |
5 |
8 |
0.6 |
3.8 |
0.1~2K |
180 |
| |
100W |
170 |
200 |
225 |
28 |
28 |
68 |
5 |
8 |
0.6 |
3.8 |
0.1~2K |
230 |
| |
150W |
215 |
245 |
270 |
28 |
28 |
68 |
5 |
8 |
0.6 |
3.8 |
0.1~2K |
300 |
| |
200W |
267 |
295 |
322 |
28 |
28 |
68 |
5 |
8 |
0.6 |
3.8 |
0.1~2K |
390 |
| |
300W |
267 |
290 |
317 |
40 |
40 |
86 |
7 |
10 |
1.5 |
6.3 |
0.1~2K |
550 |
| |
400W |
330 |
353 |
380 |
40 |
40 |
86 |
7 |
10 |
1.5 |
6.3 |
0.1~2K |
690 |
| |
500W |
330 |
348 |
364 |
50 |
50 |
102 |
7.5 |
9 |
1.5 |
6.3 |
0.1~5K |
850 |
| |
800W |
430 |
448 |
464 |
50 |
50 |
102 |
7.5 |
9 |
1.5 |
6.3 |
0.1~5K |
1900 |
| |
1000W |
430 |
455 |
480 |
60 |
60 |
118 |
8.5 |
14 |
2.0 |
6.3 |
0.1~5K |
2250 |
| |
1500W |
430 |
460 |
492 |
70 |
70 |
132 |
8.5 |
14 |
2.0 |
6.3 |
0.1~5K |
2650 |
| |
2000W |
430 |
460 |
492 |
80 |
80 |
132 |
8.5 |
14 |
2.0 |
6.3 |
0.1~5K |
3000 |
| |
2500W |
500 |
530 |
562 |
70 |
70 |
132 |
8.5 |
14 |
2.0 |
6.3 |
0.1~5K |
3500 |
| |
3000W |
430 |
460 |
490 |
100 |
100 |
158 |
8.5 |
14 |
2.0 |
6.3 |
0.1~5K |
4000 |
| |
3500W |
430 |
460 |
490 |
100 |
100 |
158 |
8.5 |
14 |
2.0 |
6.3 |
0.1~5K |
4000 |
| |
4000W |
500 |
530 |
560 |
100 |
100 |
158 |
8.5 |
14 |
2.0 |
6.3 |
0.1~5K |
4650 |
| |
5000W |
600 |
630 |
660 |
100 |
100 |
158 |
8.5 |
14 |
2.0 |
6.3 |
0.1~5K |
5600 |
| |
6000W |
600 |
630 |
660 |
100 |
100 |
158 |
8.5 |
14 |
2.0 |
6.3 |
0.1~5K |
5600 |
*Σημείωση: Το μέγεθος είναι μόνο για αναφορά, το συγκεκριμένο μέγεθος και η επιλογή χρειάζονται διαβούλευση. Επιτρεπόμενη απόκλιση τιμής αντίστασης (%): ±5% ±10%, τάση αντοχής (V): 3000.
Κωδικός αναγνώρισης τελικού προϊόντος:
| RX20 |
50 |
10R |
J |
| Κατηγορία προϊόντος |
Ονομαστική ισχύς |
Τιμή αντίστασης |
ακρίβεια |
| Σειρά RX20 |
50=50W
100=100W
|
R1=0.1Ω
100R=100Ω
|
F=±1%
G=±2%
H=±3%
J=±5%
K=±10%
|
Σημείωση: RX20 50W 10Ω ±5%, Μοντέλο: RX20-50-10RJ; Χαμηλή αυτεπαγωγή, προσθέστε το γράμμα N στον αριθμό μοντέλου, για παράδειγμα: N RX20-50-10RJ
Συστάσεις χρήσης αντίστασης
Συνιστάται η αντίσταση στο κύκλωμα να έχει περιθώριο ισχύος 1,5 φορές, όπως η τάση του κυκλώματος 100V, ρεύμα 0.01A, υπολογιζόμενη ισχύς: P = 100 * 0.01 = 1W, αυτή τη στιγμή η αντίσταση δεν μπορεί να χρησιμοποιήσει 1W, υπολογίστε 1 * 1.5 = 1.5W, δεν υπάρχει αντίσταση 1.5W οπότε χρειάζεται να χρησιμοποιήσετε αντίσταση 2W.
Συχνές Ερωτήσεις:
Ε1. Μπορώ να παραγγείλω δείγματα LED φώτων;
Ναι, καλωσορίζουμε την παραγγελία δειγμάτων για δοκιμή και έλεγχο ποιότητας. Τα μικτά δείγματα είναι αποδεκτά.
Ε2. Ποιος είναι ο κύκλος παράδοσης;
Η προετοιμασία δειγμάτων διαρκεί 3-5 ημέρες και η μαζική παραγωγή διαρκεί 8-10 εργάσιμες ημέρες.
Ε3. Έχετε όριο ελάχιστης ποσότητας παραγγελίας για LED φώτα;
Η ελάχιστη ποσότητα παραγγελίας είναι χαμηλή και μπορεί να παρασχεθεί ένα δείγμα για επιθεώρηση.
Ε4. Πώς στείλατε τα εμπορεύματα και πόσο καιρό θα χρειαστεί για να φτάσουν;
Μεταφορά μέσω DHL, UPS, FedEx ή TNT. Θα χρειαστούν 3-5 ημέρες για να φτάσουν. Η αεροπορική και θαλάσσια μεταφορά είναι επίσης προαιρετικές.
Ε5. Πώς να επεξεργαστείτε παραγγελίες για LED φώτα;
Πρώτον, ενημερώστε μας για το αίτημά σας ή την εφαρμογή σας. Δεύτερον, θα αναφέρουμε βάσει των απαιτήσεών σας ή των προτάσεών μας. Τρίτον, ο πελάτης επιβεβαιώνει το δείγμα και καταθέτει ως επίσημη παραγγελία. Τέταρτον, κανονίζουμε την παραγωγή.
Ε6. Μπορώ να εκτυπώσω το λογότυπό μου στο προϊόν LED;
Ναι. Παρακαλούμε ενημερώστε μας επίσημα πριν από την παραγωγή.
Ε7: Παρέχετε εγγύηση για το προϊόν;
Ναι, προσφέρουμε εγγύηση 5 ετών για τα προϊόντα μας
