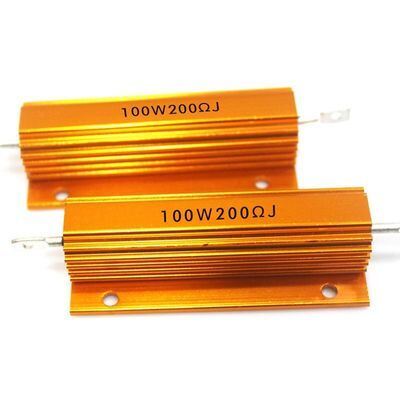

RX24 100W Χρυσό Αλουμίνιο Κουτί Wirewound Αντίσταση ισχύος Δυναμική αντίσταση πέδησης

Name: RX24 100W Χρυσό Αλουμίνιο Κουτί Wirewound Αντίσταση ισχύος Δυναμική αντίσταση πέδησης
Brand: Sichuan Qixing Electronics Co., Ltd.
SKU: RX24
Price: 2.25 USD
Availability: InStock

Key Attributes

Επωνυμία:BONENS

Model Number:RX24

Place of Origin:Σιτσουάν, Κίνα

Standard Packaging:Συσκευή από χαρτόνι

Product Summary

RX24 50w 50RJΧρυσό Αντίσταση Τυλίγματος Αλουμινίου Υψηλής Ισχύος περιγραφή: Οι χρυσοί αντιστάτες RX24 έχουν τα χαρακτηριστικά υψηλής ισχύος, μικρού μεγέθους, ισχυρής ικανότητας υπερφόρτωσης, συμπαγούς δομής και υψηλής αξιοπιστίας. χρησιμοποιούνται ευρέως σε τροφοδοτικά, συχνότητες παράμετρος: Εύρος ...

Λεπτομέρειες προϊόντων

Επισημαίνω:

Δυναμική πέδηση 100W

Χρυσό περίβλημα αλουμινίου

Ισχυρή ικανότητα υπερφόρτωσης

Model Number: RX24

Brand Name: BONENS

Rated Power: 5W ~ 500W

Operating Voltage Range: < 1,5 kV

Rated Resistance Range: 0.1Ω~10KΩ

Maximum Withstand Voltage: 3000V

Temperature Drift Range: ≤ 400 ppm/°C

Working Temperature Range: -55°C+275°C

Rated Power: 100W

Operating Voltage: Κάτω από 1,5 kV

Housing: Χρυσό Αλουμίνιο

Application: Δυναμική πέδηση, φορτίο

Περιγραφή προϊόντων

Λεπτομερείς προδιαγραφές και χαρακτηριστικά

RX24 50w 50RJΧρυσό Αντίσταση Τυλίγματος Αλουμινίου Υψηλής Ισχύος

περιγραφή:

Οι χρυσοί αντιστάτες RX24 έχουν τα χαρακτηριστικά υψηλής ισχύος, μικρού μεγέθους, ισχυρής ικανότητας υπερφόρτωσης, συμπαγούς δομής και υψηλής αξιοπιστίας. χρησιμοποιούνται ευρέως σε τροφοδοτικά, συχνότητες

RX24 100W Χρυσό Αλουμίνιο Κουτί Wirewound Αντίσταση ισχύος Δυναμική αντίσταση πέδησης

παράμετρος:

Εύρος ονομαστικής ισχύος: 5W~50W

Εύρος τάσης λειτουργίας: <1.5kV

Εύρος ονομαστικής αντίστασης: 0.1Ω~10KΩ

Μέγιστη τάση αντοχής: 3000V

Μέγιστη ακρίβεια: 1%

Βαθμολογία IP: IP53

Δόνηση: 1.5g

Εύρος θερμοκρασιακής μετατόπισης: ≤400ppm/℃

Εύρος θερμοκρασίας εργασίας: -55℃～+275℃

RX24 100W Χρυσό Αλουμίνιο Κουτί Wirewound Αντίσταση ισχύος Δυναμική αντίσταση πέδησης

Λεπτομέρειες προϊόντος

①. Αναβάθμιση LED για αφαίρεση συναγερμού σφάλματος

②. Magotan, BMW, Mercedes-Benz, κ.λπ., όλα τα αυτοκίνητα με υπολογιστές αυτοκινήτου είναι εφαρμόσιμα

③. Αφαίρεση του συναγερμού φωτός σφάλματος που δημιουργείται μετά την τροποποίηση του φλας LED

④. Επίλυση του προβλήματος της υπερβολικά γρήγορης στροφής

RX24 100W Χρυσό Αλουμίνιο Κουτί Wirewound Αντίσταση ισχύος Δυναμική αντίσταση πέδησης

◆Εγκατάσταση: Ειδική αντίσταση αντιστοίχισης σύνθετης αντίστασης για φλας LED αυτοκινήτου, αντίσταση υψηλής ισχύος 50W6Ω με περίβλημα αλουμινίου, τα δύο άκρα της αντίστασης συνδέονται παράλληλα στους θετικούς και αρνητικούς πόλους του καλωδίου τροφοδοσίας του φλας LED! Περιγραφή χαρακτηριστικών

1. Έχει τα χαρακτηριστικά μικρού μεγέθους, υψηλής ισχύος και υψηλής ακρίβειας. Υιοθετεί επαγγελματική διαδικασία για εγκλεισμό και σφράγιση, η οποία είναι καλύτερη από παρόμοια ξένα προϊόντα.

2. Ισχύς: 5W-1000W, σύμφωνα με τις απαιτήσεις του πελάτη, μπορεί να παραχθεί σε διαφορετικά χρώματα όπως χρυσοκίτρινο, κόκκινο, ασημί και μη αισθητήρες προδιαγραφές υψηλής ακρίβειας.

3. Πεδίο εφαρμογής: τροφοδοτικό πάγκου δοκιμής γήρανσης, μετατροπέας συχνότητας, εξοπλισμός αυτοματισμού, ήχος, διαχωριστής συχνότητας και αυστηρό βιομηχανικό περιβάλλον ελέγχου υψηλών απαιτήσεων.

4. Συμμορφώνεται με την προδιαγραφή ROHS και το πρότυπο LEAD-FREE χωρίς μόλυβδο.

Χαρακτηριστικά προϊόντος

Οι αντιστάτες χρυσού περιβλήματος αλουμινίου της σειράς RX24 είναι πολύ σταθεροί και γνωστοί για την υψηλή τους ποιότητα. Μπορεί να καταναλώσει υψηλή ισχύ σε περιορισμένο χώρο με χαμηλή επιφανειακή θερμοκρασία, και η θερμότητα περνάει μέσω του περιβλήματος αλουμινίου και διαχέεται γρήγορα στην ψύκτρα.

Αύξηση επιφανειακής θερμοκρασίας

Καμπύλη απομείωσης

Διάγραμμα μεγέθους προϊόντος

προδιαγραφή	Ισχύς (W)	L1±1	L2±1	L3±1	W1±0.5	W2±0.5	W3±0.5	H1±0.5	H2±0.5	D1±0.2	D2±0.2	Εύρος αντίστασης (Ω)	Μέθοδος εξαγωγής	Βάρος (G)
RX24	5W	15	11	10	16	12	8	4.4	8	0.7	2.4	0.1~10K	καλώδιο	4.5
	10W(15W)	20	14	10	21	16	11	5	10.5	0.7	3	0.1~10K	Καλώδια, υποδοχές	5.5
	25W	28	17	10	27	20	14	6	13.8	2	3.5	0.1~10K	Καλώδια, υποδοχές	12.5
	35W	33	23	10	29	21.5	16	6.6	15.5	2	3.5	0.1~10K	Καλώδια, υποδοχές	20
	50W	50	40	10	29	21.5	16	6.6	15.5	2	3.5	0.1~10K	Καλώδια, υποδοχές	26

*Σημειώσεις: Οι διαστάσεις είναι μόνο για αναφορά, συμβουλευτείτε για συγκεκριμένες διαστάσεις και επιλογή. Επιτρεπόμενη απόκλιση τιμής αντίστασης (%): ±5% ±10%, τάση αντοχής (V): 1500.

Ηλεκτρικά και μηχανικά χαρακτηριστικά

χαρακτηριστικό	Μέθοδος επιθεώρησης	Απαιτήσεις απόδοσης	Πρότυπο δοκιμής
Αντοχή ακροδέκτη	Ο ακροδέκτης φορτίζεται με δύναμη έλξης 20N για 10 δευτερόλεπτα.	καμία ορατή ζημιά	IEC60115-1 4.16
Αντοχή σε δονήσεις	10~55HZ/0.75mm/2H*3	καμία ορατή ζημιά	IEC60115-1 4.22
Βραχυπρόθεσμη υπερφόρτωση	10xPr 5S	△R/R≤±2.0%	IEC60115-1 4.13
Αντίσταση μόνωσης	DC500V,R>100MΩ	△R/R≤±0.5%	IEC60115-1 4.6
Μόνωση αντοχής τάσης	UN,60S,I≤1mA	△R/R≤±1%	IEC60115-1 4.7
Αντοχή	Ελάχιστο(UP,UR),1.5H-ON,0.5H-OFF,1000H	△R/R≤±5%	IEC60115-1 4.25
αποθήκευση σε υψηλή θερμοκρασία	125℃,80%,500H	καμία ορατή ζημιά	IEC60115-1 4.23
Ανθεκτικό στη θερμότητα συγκόλλησης	350±5℃,3S±0.5S	△R/R≤±0.5%	IEC60115-1 4.18

Κωδικός αναγνώρισης τελικού προϊόντος

RX24	50	6R	J	L
Κατηγορία προϊόντος	ονομαστική ισχύς	αντίσταση	Ακρίβεια	Καλωδίωση
Σειρά RX24 (χρυσό περίβλημα αλουμινίου)	50=50W 100=100W	R1=0.1Ω 100R=100Ω	F=±1% G=±2% H=±3% J=±5% K=±10%	L=Καλώδιο K=Υποδοχή

*Σημειώσεις: RX24 50W 6Ω ±5%, μοντέλο: RX24-50-6RJ-L; χαμηλή αυτεπαγωγή, προσθέστε το γράμμα N στο μοντέλο, για παράδειγμα: N RX24-50-6RJ

■Συστάσεις για τη χρήση αντιστάσεων

◆Συνιστάται να αφήνετε περιθώριο ισχύος 1,5 φορές για την αντίσταση στο κύκλωμα. Για παράδειγμα, η τάση στο κύκλωμα είναι 100V και το ρεύμα είναι 0.01A. Υπολογίστε την ισχύ: P=100*0.01=1W. Αυτή τη στιγμή, η αντίσταση δεν μπορεί να χρησιμοποιηθεί με 1W. Υπολογίστε 1*1.5=1.5 W, δεν υπάρχει αντίσταση 1.5W οπότε χρειάζεται αντίσταση 2W.
