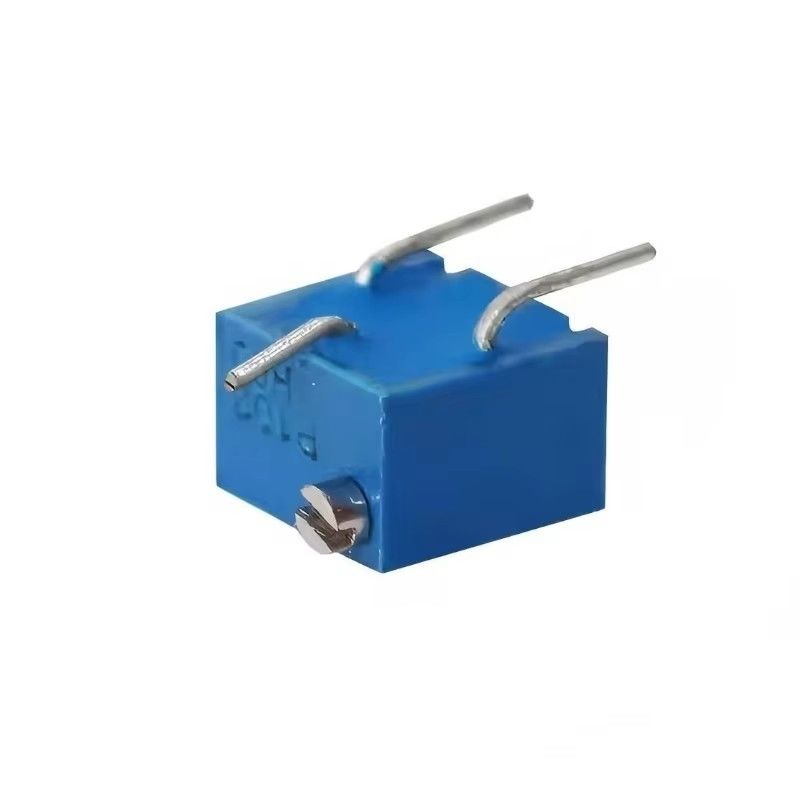

3269X SMD Ποντικομετρητής Ακριβής Τρίμ Ποντικομετρητής 3269 Ρυθμίσιμος Αντίσταση Πολυστροφή
3269X SMD Ποντικομετρητής Ακριβής Τρίμ Ποντικομετρητής 3269 Ρυθμίσιμος Αντίσταση Πολυστροφή
Key Attributes
Επωνυμία:BONENS
Model Number:3269P
Place of Origin:Σιτσουάν, Κίνα
Minimum Order Quantity:50
Price:$0.25-$0.4
Supply Ability:1000/7 ημέρες, 5000/10 ημέρες 10000/14 ημέρες
Delivery Time:5-8 εργάσιμες ημέρες
Payment Terms:Λ/Κ, D/A, D/P, T/T, Western Union, ,
Standard Packaging:Συσκευή από χαρτόνι
Product Summary
Ρυθμιζόμενη αντίσταση ποτενσιόμετρου σειράς 3269P Το ποτενσιόμετρο της σειράς 3269 είναι ένας τύπος ποτενσιομέτρου. Συνήθως αποτελείται από ένα ανθεκτικό σώμα και ένα περιστρεφόμενο ή συρόμενο σύστημα, δηλαδή, μια κινούμενη επαφή κινείται πάνω στο ανθεκτικό σώμα για να ληφθεί μια μερική τάση εξόδου. ...
Λεπτομέρειες προϊόντων
Επισημαίνω:
Σχεδιασμός πολλαπλών στροφών SMD
,Ρυθμίσεις ακρίβειας
,Σταθερή έξοδος τάσης
Range Of Nominal Resistance:
10Ω~5M
Resistance Tolerance:
±10% ±5% (προσαρμογή)
Rated Power:
0.25W (μέγιστο 200V)
Temperature Range:
-55°C~+125°C
Total Mechanical Travel:
12 ± 2 κύκλοι
Starting Torque:
≤ 25mN.m
Type:
Ποντικομέτρο SMD
Mounting:
Επιφανειακή βάση
Application:
Όργανα, εξοπλισμός ισχύος
Περιγραφή προϊόντων
Λεπτομερείς προδιαγραφές και χαρακτηριστικά
Ρυθμιζόμενη αντίσταση ποτενσιόμετρου σειράς 3269P
Το ποτενσιόμετρο της σειράς 3269 είναι ένας τύπος ποτενσιομέτρου. Συνήθως αποτελείται από ένα ανθεκτικό σώμα και ένα περιστρεφόμενο ή συρόμενο
σύστημα, δηλαδή, μια κινούμενη επαφή κινείται πάνω στο ανθεκτικό σώμα για να ληφθεί μια μερική τάση εξόδου.
σύστημα, δηλαδή, μια κινούμενη επαφή κινείται πάνω στο ανθεκτικό σώμα για να ληφθεί μια μερική τάση εξόδου.
Η λειτουργία του ποτενσιομέτρου είναι η ρύθμιση της τάσης (συμπεριλαμβανομένης της τάσης DC και της τάσης σήματος) και του μεγέθους του
ρεύματος.
ρεύματος.
Ρυθμιζόμενη αντίσταση ποτενσιόμετρου σειράς 3269X
Τα ποτενσιόμετρα σειράς 3269 χρησιμοποιούνται κυρίως σε όργανα, μετρητές, ταχυδρομικές και τηλεπικοινωνίες, εξοπλισμό ισχύος, σιδηροδρομικά σήματα, αεροπορία, αεροδιαστημική και άλλους τομείς
Ρυθμιζόμενη αντίσταση ποτενσιόμετρου σειράς 3269W
Σταθερό στοιχείο κεραμικού με άπειρη ανάλυση
Κάθετες και οριζόντιες ρυθμίσεις
Συμβατό με διαδικασίες κατασκευής επιφανειακής στήριξης
Συμβατό με RoHS
Κάθετες και οριζόντιες ρυθμίσεις
Συμβατό με διαδικασίες κατασκευής επιφανειακής στήριξης
Συμβατό με RoHS
Παράμετροι προϊόντος
|
|
Εύρος ονομαστικής αντίστασης
|
10Ω~5MΩ
|
|
Ανοχή αντίστασης
|
±10% ±5% (κατόπιν παραγγελίας)
|
|
|
Αντίσταση ακροδέκτη
|
≤±1%R ή 2Ω
|
|
|
Μεταβολή αντίστασης επαφής (CRV)
|
≤±1%R ή 3Ω
|
|
|
Αντίσταση μόνωσης
|
≥ 1GΩ (100V AC)
|
|
|
Αντοχή σε τάση
|
600V (DC ή AC τιμή κορυφής)
|
|
|
Ενεργό ηλεκτρικό ταξίδι
|
12±2 κύκλοι
|
|
|
Χαρακτηριστικά Περιβάλλοντος
|
Ονομαστική ισχύς
|
0.25W ( 200V max)
|
|
Εύρος θερμοκρασίας
|
-55°C~+125°C
|
|
|
Συντελεστής θερμοκρασίας
|
±250, ±100ppm/°C
|
|
|
Σύγκρουση (390m/S2, 4000 φορές)
|
ΔR≤±1%R
|
|
|
Δόνηση (10-500HZ, 0.75mm, 6h)
|
ΔR≤±1%R, ΔUab/Uac≤±2%R, Ηλεκτρικό διάλειμμα≤100μS
|
|
|
Μεταβολή θερμοκρασίας (-55°C/30min,
+125°C/30min, 5 κύκλοι) |
ΔR≤±2%R,
ΔUab/Uac≤±1%R |
|
|
Κλιματική κατηγορία (IEC68-2-2)
|
ΔR≤± (3%R+0.1Ω),Αντίσταση μόνωσης≥100MΩ
|
|
|
Ηλεκτρική αντοχή (0.5W, 1000h)
|
ΔR≤± (3%R+0.1Ω),CRV≤±3%R ή 5Ω
|
|
|
Μηχανική αντοχή (200 κύκλοι)
|
ΔR≤± (3%R+0.5Ω), CRV≤±3%R ή 5Ω
|
|
|
Σταθερή υγρή θερμότητα (IEC68-2-3, Ca, 96h)
|
ΔR≤± (3%R+0.1Ω), Αντίσταση μόνωσης≥100MΩ
|
|
|
Φυσικά Χαρακτηριστικά
|
Συνολικό μηχανικό ταξίδι
|
12±2 κύκλοι
|
|
Ροπή εκκίνησης
|
≤25mN.m
|
Μέγεθος προϊόντος
Α: Αντικατάσταση. Εάν υπάρχουν ελαττωματικά αντικείμενα, συνήθως πιστώνουμε στον πελάτη μας ή αντικαθιστούμε στην επόμενη αποστολή.
Ε5: Πώς ελέγχετε όλα τα προϊόντα στη γραμμή παραγωγής;
Α: Έχουμε επιτόπιο έλεγχο και έλεγχο τελικού προϊόντος. Ελέγχουμε τα προϊόντα όταν πηγαίνουν στην επόμενη διαδικασία παραγωγής.
