Τα δυνατομέτρα είναι ένας τύπος αντίστασης που χρησιμοποιείται για τη διαχείριση του σήματος εξόδου μιας ηλεκτρονικής συσκευής όπως μια κιθάρα, ενισχυτής ή ηχείο.όταν ο χρήστης γυρίζει τον άξοναΗ αλλαγή αυτή της αντίστασης θα αλλάξει τον όγκο, την αύξηση ή την ισχύ του ηλεκτρικού σήματος.Είναι πολύ σημαντικό να γείρει ο πρώτος τερματικός.Για να το πετύχετε αυτό, συγκολλήστε κάθε σύρμα στο αντίστοιχο τερματικό.εάν έχετε εργαστεί με εργαλεία συγκόλλησης πρινΓια να μάθουμε πώς να συνδέουμε ένα ποταντιόμετρο είναι μια αρκετά απλή διαδικασία.
Μέρος1:Επιλογή και προετοιμασία κατσαρόλας
Βάλτε την κατσαρόλα σας σε επίπεδη επιφάνεια
βήμα 1:Βάλτε το δοχείο σας σε επίπεδη επιφάνεια με τις τρεις άκρες να σας κοιτάζουν.Το έδαφος σας βρίσκεται στο πρώτο τερματικό.Το μεσαίο τερματικό, ή τερματικό 2, είναι το σήμα εισόδου του δοχείου.Ο άνω άξονας είναι υπεύθυνος για ένα μικρό δαχτυλίδι που συνδέεται με το δεύτερο τερματικόΜε το να το γυρνάς, μπορείς να ρυθμίσεις πόσο χαμηλή ή υψηλή είναι η είσοδος.
Κοιτάξτε τους αριθμούς της αντίστασης.
βήμα 2:Τα δοχεία σπάνια χρησιμοποιούνται για να ελέγξουν σήματα υψηλότερα από λίγα βολτ, αλλά το ποσό της αντίστασης που παρέχουν είναι σημαντικό.Όσο μεγαλύτερο είναι το εύρος, τόσο μεγαλύτερος είναι ο έλεγχος σου πάνω στην συσκευή σου.Μια κατσαρόλα 200K μπορεί να παρέχει μέγιστη αντίσταση 200Χιλιάδες Ωμ.
Συμβουλή: Είναι σημαντικό να γνωρίζετε πόση αντίσταση παρέχει μια κατσαρόλα για να καθορίσετε αν είναι κατάλληλη για την συγκεκριμένη εργασία.Το δοχείο 1000 Ωμ δεν παρέχει αρκετό εύρος για ένα στερεοφωνικό σύστημα., αλλά θα πρέπει να είναι αρκετό για έναν διακόπτη χαμηλής ακτινοβολίας.
τρία τερματικά
βήμα 3:Τοποθετήστε την κατσαρόλα σας σε επίπεδη επιφάνεια έτσι ώστε τα τρία τερματικά να είναι στραμμένα προς εσάς.Αν ξέρετε ότι πρόκειται να εγκαταστήσετε την κατσαρόλα σε μια συγκεκριμένη θέσηΒγάλε τυχόν πάνελ από την ηλεκτρονική συσκευή σου για να εκθέσεις τυχόν θύρες εισόδου ή εξόδου στο πίσω μέρος.

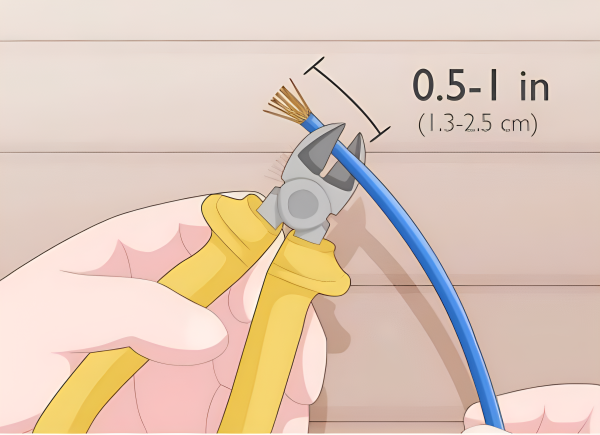

κόψιμο 0,5 ∆1 ∆1,3 ∆2,5 cm
βήμα 4:Όσο το καλώδιο συγκόλλησης δεν έχει οξύ πυρήνα, μπορείτε να συνδέσετε τα τερματικά στην συσκευή με οποιοδήποτε είδος καλωδίου συγκόλλησης.Μέτρηση κάθε μήκος του καλωδίου από το τερματικό στην συσκευή αν έχετε μια τοποθεσία εγκατάστασης που έχει ρυθμιστείΚόψτε και αφαιρέστε 0,5 ′′ (1,3 ′′ 2,5 cm) πλαστικό από την άκρη κάθε καλωδίου χρησιμοποιώντας τις εγκοπές στις λεπίδες του κοπτήρα.
Μέρος 2: Η συγκόλληση των τερματικών
βήμα 5:Συνδέστε ένα καλώδιο γείωσης από το τερματικό 1 στα αριστερά στο πλαίσιο. Τενάρισμα ένα μικρό μήκος του καλωδίου με το να το πατήσετε με το συγκολλητικό σίδερο σας και ροή στο εκτεθειμένο μέρος.,Για να συνδέσετε το σύρμα με το τερματικό, πιέστε την άκρη της συγκόλλησης σας κατά της σύνδεσης.Ζυθοποιήστε την άλλη άκρη του καλωδίου σε οποιοδήποτε εκτεθειμένο, μη βαμμένη μεταλλική επιφάνεια στην ηλεκτρονική συσκευή σας.
Συνδέστε το κύκλωμα εξόδου της συσκευής σας στο μεσαίο τερματικό
βήμα 6:Συνδέστε το κύκλωμα εξόδου της συσκευής σας στο μεσαίο τερματικό. Κάντε ένα άλλο μήκος του καλωδίου με τον ίδιο τρόπο και συνδέστε το με το μεσαίο τερματικό της κατσαρόλας.,Το καλώδιο πρέπει να συνδέεται με την έξοδο της συσκευής.
Η είσοδος του δυνατομέτρου συνδέεται με το μεσαίο τερματικό. Αυτό σημαίνει ότι το σήμα βγαίνει από το ηλεκτρονικό, εισέρχεται στο τερματικό 2, και στη συνέχεια βγαίνει στο τερματικό 3.το τερματικό 2 πρέπει να συνδέεται με την πύλη που στέλνει το αρχικό σήμα της συσκευής.
Αυτό συνεπάγεται τη σύνδεση του τερματικού 2 με την πρίζα εξόδου σε μια κιθάρα.
Τερματικό 3
βήμα 7:Συνδέστε το τερματικό 3 στην είσοδο της συσκευής. Το τερματικό 3 είναι η έξοδος του δυνατομέτρου. Είναι η θέση όπου η κατσαρόλα στέλνει δεδομένα πίσω στη συσκευή.Τρίψτε ένα μήκος από εκτεθειμένο καλώδιο συγκόλλησης και τοποθετήστε το απευθείας στο τερματικό. Συνδέστε το καλώδιο στην πύλη εισόδου της ηλεκτρονικής συσκευής σας μετά την θέρμανση με το στυλό συγκόλλησης.Ψάξτε για το εκτεθειμένο μεταλλικό άνοιγμα στο πίσω μέρος του κουμπιού ή την σύνδεση καλωδίου στο πίσω μέρος της θύραςΓια να συνδέσετε την κατσαρόλα, ζυγίστε το σύρμα απευθείας σε αυτήν.
Μετρητής δυνατομέτρου
βήμα 8:Για να τροφοδοτήσετε ένα σήμα, ενεργοποιήστε το όργανο και γυρίστε το πίνακα.Για να ρυθμίσετε το σήμαΤο δυνατομετρητή σας λειτουργεί αν η ένδειξη του βολτμέτρου ανεβαίνει και πέφτει καθώς γυρνάτε το κουμπί.
Αν το βολτμέτρο καταγράφει ένα σήμα από την κατσαρόλα σας, αλλά η συσκευή δεν λειτουργεί όταν ενεργοποιείτε τα ηλεκτρονικά σας, υπάρχει πρόβλημα με τις συγκολλημένες συνδέσεις.
Σήμα από την κατσαρόλα σου.
βήμα 9:Ανοίξτε την ηλεκτρονική συσκευή σας και στείλτε ένα σήμα στην κατσαρόλα παίζοντας μουσική, χτυπώντας μια νότα κιθάρας ή ανάβοντας ένα φως.Για να μειώσετε τον όγκο ή τη φωτεινότηταΓια να αυξήσετε τον όγκο ή το επίπεδο του φωτός, στρίψτε τον άξονα προς τα δεξιά.
Τώρα μπορείτε να ρυθμίσετε το ποσό της αντίστασης που λαμβάνει το σήμα σας χρησιμοποιώντας το δοχείο σας.
Ρυθμίστε το ποσό της αντίστασης
Αν θέλετε, μπορείτε να προσθέσετε ένα κουμπί γλιστράγοντας το πάνω από το δυνατομέτρο.αν θέλετε να βελτιώσετε την αισθητική του ποτενσιομέτρου σαςΥπάρχουν πολλά κουμπιά στην αγορά που έχουν σχεδιαστεί για να γλιστρήσουν πάνω από τον άξονα της κατσαρόλας και να βελτιώσουν την εμφάνισή της.
Μπορείτε να βρείτε ποιες επιλογές είναι διαθέσιμες για την συγκεκριμένη σας μάρκα και μοντέλο από ηλεκτρονικά καταστήματα.
