Λεπτομέρειες προϊόντων
Τόπος καταγωγής: Κίνα
Μάρκα: BONENS
Πιστοποίηση: RoHS

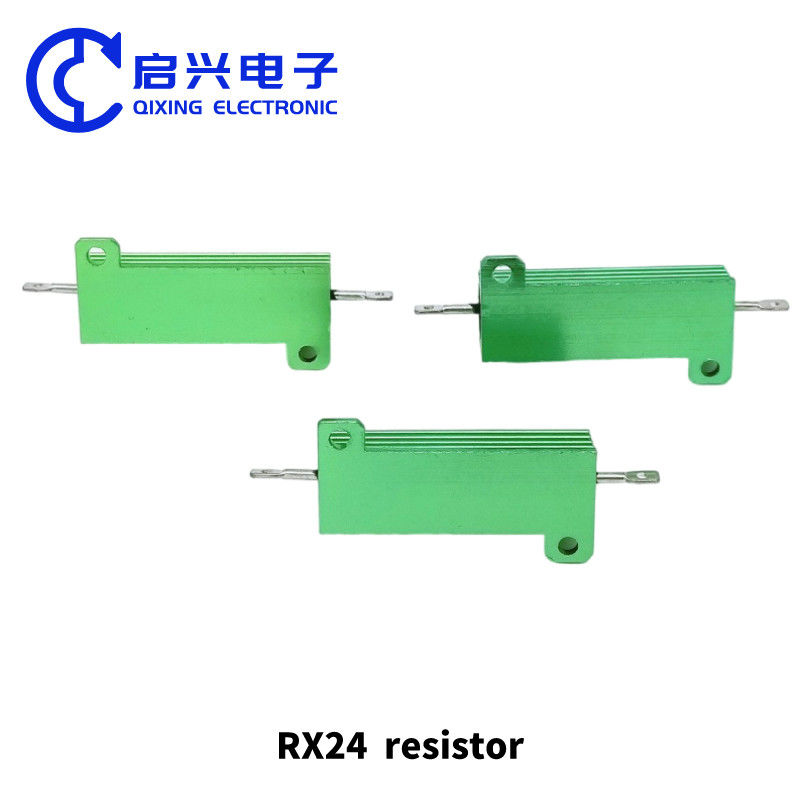

Αριθμό μοντέλου: RX24/RXG24
Όροι πληρωμής & ναυτιλίας
Τύπος: |
Αντίσταση θήκης από αλουμίνιο |
Σχήμα: |
RX24/RXG24 |
Εκτιμημένη σειρά δύναμης: |
5W ~ 500W |
Επιτρεπόμενη απόκλιση της αντίστασης: |
5% |
υλικό: |
Πληγή καλωδίων |
συντελεστής θερμοκρασίας: |
PTC |
Πεδίο μετατόπισης θερμοκρασίας: |
≤ 300 ppm/°C |
Περιοχή θερμοκρασίας λειτουργίας: |
-55°C~+300°C |
Χαρακτηριστικά ισχύος: |
Υψηλής ισχύος |
Σχήμα: |
Σχήμα επίπεδου φύλλου |
χαρακτηριστικό συχνότητας: |
UHF |
Τύπος: |
Αντίσταση θήκης από αλουμίνιο |
Σχήμα: |
RX24/RXG24 |
Εκτιμημένη σειρά δύναμης: |
5W ~ 500W |
Επιτρεπόμενη απόκλιση της αντίστασης: |
5% |
υλικό: |
Πληγή καλωδίων |
συντελεστής θερμοκρασίας: |
PTC |
Πεδίο μετατόπισης θερμοκρασίας: |
≤ 300 ppm/°C |
Περιοχή θερμοκρασίας λειτουργίας: |
-55°C~+300°C |
Χαρακτηριστικά ισχύος: |
Υψηλής ισχύος |
Σχήμα: |
Σχήμα επίπεδου φύλλου |
χαρακτηριστικό συχνότητας: |
UHF |
ονομασία προϊόντος ονομασία προϊόντος

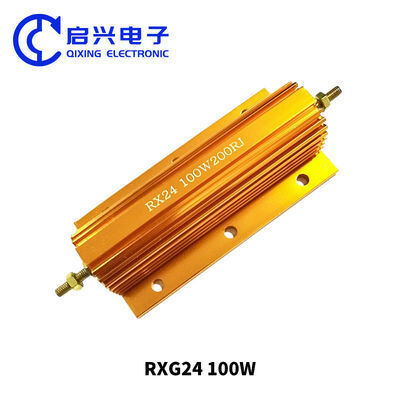

Αντίσταση υψηλής ισχύος από χρυσό αλουμίνιο
Περιγραφή προϊόντος
Η επιφάνεια του αντίστασης χρυσού αλουμινίου έχει αυλάκι διάσπασης θερμότητας, μικρό μέγεθος, μεγάλη ισχύ, αντοχή σε υψηλές θερμοκρασίες, ισχυρή ικανότητα υπερφόρτωσης, αντοχή σε καιρικές συνθήκες, υψηλή ακρίβεια,τυποποιημένη χαμηλή επαγωγική αντίσταση, υψηλή σταθερότητα, ισχυρή αρχιτεκτονική και η ευελιξία του είναι καλή για πολλαπλές επιλογές συνδυασμού, γεγονός που ευνοεί τη μηχανική προστασία και την εύκολη εγκατάσταση και χρήση.
Χαρακτηριστικά
1Μικρό μέγεθος και μεγάλη ισχύ
2- Σκληρή δομή και υψηλή σταθερότητα.
3Αλουμινένιο κέλυφος για την απώλεια θερμότητας, κατάλληλο για την εγκατάσταση των πάνελ απώλειας θερμότητας.
4. σιλικόνιο χαλκού ταινία στύση φόρμα, καλή απόδοση μόνωσης,
5. Συμμορφώνεται με τις απαιτήσεις για την απαλλαγή από μόλυβδο/RoHS
Εφαρμογή προϊόντος
Το πεδίο εφαρμογής των αντίστοιχων χρυσαφένιων αλουμινίου με υψηλή ισχύ: χρησιμοποιούνται ευρέως στις βιομηχανίες τροφοδοσίας, μετατροπέα συχνοτήτων, ανελκυστήρα, ηχητικό σκηνικό και εξοπλισμού υψηλής τεχνολογίας
Μέγεθος 尺寸
| Στυλ | Μονάδα διαστάσεων: mm | ||||||||
| L1±2 | L2±1 | L3±1 | Α±1 | Β±1 | C±1 | Ε±0.3 | S±1 | Χ±0.5 | |
| RXG24 10w | 32 | 19 | 14 | 20 | 15.5 | 10.5 | 2 | 10 | 5 |
| RXG24 25w | 47 | 27 | 18 | 27 | 19 | 15 | 3.2 | 15.5 | 7 |
| RXG24 50w | 70 | 50 | 39 | 29 | 21 | 15 | 3.2 | 15.5 | 7 |
| RXG24 80w | 102 | 66 | 35 | 47 | 37 | 28 | 4.5 | 25 | 12 |
| RXG24 100w | 135 | 89 | 69 | 70 | 48 | 46 | 5 | 44.5 | 19.5 |
| RXG24 250w | 155 | 114 | 98 | 77 | 64 | 53 | 5 | 55.5 | 25 |
| RXG24 300w | 155 | 114 | 98 | 77 | 64 | 53 | 5 | 55.5 | 25 |
Τεχνικές προδιαγραφές 技术说明
| Στυλ | Κατηγορία ισχύος | Περιοχή αντίστασης ((Ω) | μέγιστη τάση λειτουργίας ((V) | Περιοχή πλάκας διάσπασης θερμότητας |
(γ) |
||||
| Με πλάκα διάλυσης θερμότητας | Χωρίς πλάκα εξαγωγής θερμότητας | KAL | NKAL (μη επαγωγική) |
KAL | NKAL (μη επαγωγική) |
επιφάνεια (cm2) |
πάχος (μμ) |
||
| RXG24 10w | 10 | 8 | 0.02-6K | 0.03-2.3K | 245 | 180 | 415 | 1 | 6 |
| RXG24 25w | 25 | 13 | 0.012-15K | 0.02-5.5K | 500 | 300 | 535 | 1 | 11 |
| RXG24 50w | 50 | 10 | 0.01-40K | 0.02-12K | 1300 | 600 | 995 | 1 | 30 |
| RXG24 80w | 80 | 45 | 0.1-3.0K | 0.1-3.0K | 1500 | 1000 | 995 | 3 | 90 |
| RXG24 100w | 100 | 50 | 0.4-50K | 0.12-25K | 1900 | 1340 | 995 | 3 | 160 |
| RXG24 250w | 250 | 60 | 0.6-80K | 0.15-40K | 2500 | 1750 | 4765 | 3 | 480 |
| RXG24 300w | 300 | 70 | 0.6-90K | 0.15-50K | 2500 | 1750 | 4765 | 3 | 550 |
Δυναμική καμπύλη μείωσης και θερμοκρασίας.
ΔυναμικήΔιαστοιχία καμπύλης θερμοκρασίας.Καμπύλη ανόδου
Χαρακτηριστικά επιδόσεων 主要参数
| 项目Άρθρα | 标准值Τύπος | δοκιμαστικό μέσοΜέθοδοι δοκιμής |
| 短時間過負荷 (Σύντομο χρονικό υπερφόρτωση) Σύντομη υπερφόρτωση |
± 1% | 2.5倍额定功率 倍额定功率/5秒 2.5 φορές ισχύ/5 δευτερόλεπτα |
| θερμοκρασία συντελεστής Συντελεστής θερμοκρασίας |
±200 ppm/°C | πειραματική θερμοκρασία:+100°C Θερμοκρασία δοκιμής: θερμοκρασία εσωτερικού χώρου.100°C |
| Αντοχή στη θερμότητα Αντίσταση στην θερμότητα συγκόλλησης |
± 1% | ∆εύτερη θερμοκρασία:350±10°C,Ώρα:3秒 Θερμοκρασία συγκόλλησης:350±10°CΧρόνος: 3 δευτερόλεπτα. |
| ανθεκτικό στην ηλεκτρική πίεση Ηλεκτρική ανθεκτική τάση |
无烧毁或绝缘性破坏 (Χωρίς καύση ή απόλυτη καταστροφή) Χωρίς βλάβη ή αναλαμπή |
施加 άμεση τάση ρεύματος500V∆ιαρκής1Ένα λεπτό. 500V για 60 δευτερόλεπτα |
| 耐湿负荷 (ανθεκτικός στην υγρασία) Η υγρασία επιβαρύνει τη ζωή |
±0,5% | 温度:40±2°C,Συγκριτική υγρασία:90-95%,1倍额定 εργασιακή τάση Ώρα1000小时(1.5小时开0.5小时关) ονομαστική τάση 1.5 ώρες ON,0.5 ώρες εκτός σε 40±2°C90-95 και RH για 1000h |
| 负荷 διάρκεια ζωής Διάρκεια φορτίου |
± 2,0% | 温度:25°C,1倍额定 εργασιακή τάση, χρόνο1000小时 (1.5小时开0.5小时关Η ονομαστική τάση είναι ενεργή για 1,5 ώρες.0.5 ώρες Απαλλαγή στα 25°CΓια 1000 ώρες |
| Αξιοσημείωτο Συναρμολόγηση |
吃锡 έκταση95%Περισσότερα Τουλάχιστον 95% κάλυψη |
∆εύτερη θερμοκρασία:235±5°C,Ώρα:2±0.5秒 235±5°Cγια 2±0,5 δευτερόλεπτα |
Τύπος Προδιαγραφή 型号说明
Υψηλής ισχύος αντίσταση καλωδιακής έλξης από χρυσό αλουμίνιο
για παράδειγμα:RX24TM20W15RJ
| RXG24 | Τ | Μ | 20W | 15R | J |
| προϊόντα κατηγορίαΣτυλ | 小分类 Μικρή ταξινόμηση |
Τρόπος εγκατάστασης εγκατάσταση |
功率 Δύναμη |
成品阻值 Αξία |
Λάθος Ανεκτικότητα |
| RXG24Χρυσό λευκό Χρυσή αντίσταση NKAL无感金黄色 电阻 Ανούσια χρυσή αντίσταση. |
- Τι;单边安装孔式 Τύπος τρύπας τοποθέτησης με μονομερή πλευρά σε Τ |
Μ-端子式 Τύπος τερματικού M |
10W 25W 300W |
R01 0,01Ω R10 0,1Ω 15R 15Ω 40K 40KΩ |
F ± 1% G ± 2% J ± 5% |
Συσκευή προϊόντος συσκευασία προϊόντος
Καταλόγοι προϊόντων
Αντίσταση φωτός LED
ονομασία προϊόντος ονομασία προϊόντος
Αεροκίνητο σήμα στροφής LED χρυσαφένιο αντίσταση στερέωσης αλουμινίου αντίσταση HID
Περιγραφή προϊόντος
Αντίσταση φωτός αυτοκινήτου, αντίσταση LED, αντίσταση αποκωδικοποίησης HID, αντίσταση θήκης αλουμινίου, αντίσταση 50W
1Χρησιμοποιώντας κεραμικά ανθεκτικά σε υψηλές θερμοκρασίες ως μήτρα αντίστασης, έχει υψηλή απόδοση διάσπασης θερμότητας
2Επιλέξτε σύρμα από κράμα υψηλής σταθερότητας, περιστρέψτε το σύμφωνα με αυστηρές μεθόδους επεξεργασίας και συγκολλήστε το σε δύο ή περισσότερα αγωγικά τερματικά.που καθιστούν την αντίσταση να έχει ισχυρή αντίσταση σε αντίκτυπο και υψηλή σταθερότηταΗ μη εύφλεκτη ενσωμάτωση της μπογιάς παρέχει αποτελεσματική προστασία στο σύρμα αντίστασης, βελτιώνοντας έτσι τη διάρκεια ζωής του.
3Σύμφωνα με τα διαφορετικά μοντέλα οχημάτων και τις ανάγκες των πελατών, συναρμολογούνται ασφάλειες θερμοκρασίας και πλαστικές βάσεις σε τελικά προϊόντα.
Χαρακτηριστικά
1Οι αντίστοιχοι προσαρμογής αυτοκινήτων έχουν τα χαρακτηριστικά της υψηλής ισχύος, μικρού μεγέθους, χαμηλής θερμοκρασίας και σταθερής απόδοσης.
2. Μια μονάδα αντίστασης μπορεί να επιτύχει μία ή περισσότερες τιμές αντίστασης.
3Η μήτρα αντίστασης μπορεί να επιλεγεί σε διαφορετικά σχήματα, όπως κυκλικό, επίπεδο ή τετράγωνο, ανάλογα με τα διαφορετικά μοντέλα οχημάτων και τις απαιτήσεις των πελατών.Το σύρμα περιτύλιξης αντίστασης μπορεί να είναι είτε επίπεδο είτε στρογγυλό. Μπορεί να είναι κυματοειδής: Οι πλαστικές βάσεις μπορούν να εγκατασταθούν και να συναρμολογηθούν σύμφωνα με τις απαιτήσεις του πελάτη και μπορούν να προσαρμοστούν με πολλά χρώματα.
4Οι ασφάλειες θερμοκρασίας με διαφορετικές θερμοκρασίες και απαιτήσεις μπορούν επίσης να εξοπλιστούν σύμφωνα με τους πελάτες.
Εφαρμογή προϊόντος
Χρησιμοποιείται ευρέως σε διάφορες μάρκες και τύπους αυτοκινήτων (αντίσταση στον ανεμιστήρα αυτοκινήτων/αντίσταση στον ρυθμιστή ταχύτητας ανεμιστήρα/αντίσταση στο πίσω φως αυτοκινήτων).
Τεχνικές προδιαγραφές 技术说明
| μοντέλο | ονομαστική ισχύς ((W) | Πεδίο αντίστασης (Ω) | Αντίσταση (%) |
συντελεστής θερμοκρασίας ((×10- 6/°C) |
τάση μόνωσης (V) |
Μέγιστη τάση υπερφόρτωσης (V) |
|||||||||||||
| Με πλάκα διάλυσης θερμότητας | Χωρίς πλάκα εξαγωγής θερμότητας | ||||||||||||||||||
| RX24 | 5 | 3 | 0.0121KΩ | F ((± 1%) J ((±5%) |
± 100 ±50 |
1000 | 1500 | ||||||||||||
| 10 | 8 | 0.010~1.5KΩ | |||||||||||||||||
| 20 | 12.5 | 0.012~7.5KΩ | |||||||||||||||||
| 30 | 15 | 0.012~10KΩ | |||||||||||||||||
| 50 | 20 | 0.010~15KΩ | |||||||||||||||||
| RXG24 | 75 | 45 | 0.012~20KΩ | 2000 | 3000 | ||||||||||||||
| 100 | 50 | 0.012~24KΩ | |||||||||||||||||
| 150 | 55 | 0.012~30KΩ | |||||||||||||||||
| 200 | 55 | 0.012~36KΩ | |||||||||||||||||
| 250 | 60 | 0.012~39KΩ | |||||||||||||||||
| 300 | 75 | 0.010~47KΩ | |||||||||||||||||
| 500 | 200 | 0.010~51KΩ | |||||||||||||||||
Χαρακτηριστικά επιδόσεων 主要参数
| 项目Προϊόντα | 标准值Standard | δοκιμαστικό μέσο μέθοδοι δοκιμής |
| 短時間過負荷 (Σύντομο χρονικό υπερφόρτωση) Σύντομη υπερφόρτωση |
△R≤±(2%R0+0,05Ω) | 增加10倍 额定功率的电压或最高阻阻值并计算每度的阳值变化率 Για την αύξηση της τάσης κατά 10 φορές την ονομαστική ισχύ ή την υψηλότερη αντίσταση και την ταχύτητα αλλαγής της αντίστασης κάθε υπολογισμού |
| θερμοκρασία συντελεστής Συντελεστής θερμοκρασίας |
±300PPM/°C | 实验温度:室温+100°C Θέρμανση δοκιμής: θερμοκρασία εσωτερικού χώρου 100°C |
| Αντοχή στη θερμότητα Αντίσταση στην θερμότητα συγκόλλησης |
△R≤±(1%R0+0,05Ω) | Η θερμοκρασία είναι 350±10°C, χρόνος: 3 δευτερόλεπτα. Θερμοκρασία συγκόλλησης: 350±10°C, χρόνος: 3 δευτερόλεπτα |
| ∆ιακύκλος θερμοκρασίας Κύκλος θερμοκρασίας |
△R≤±(5%R0+0,05Ω) | Τοποθετείται σε θερμοκρασία 55 °C για 30 λεπτά και στη συνέχεια τοποθετείται σε θερμοκρασία +25 °C για 10.15 λεπτά και στη συνέχεια Τοποθετείται για 30 λεπτά σε θερμοκρασία +275°C, και στη συνέχεια τοποθετείται για 10-15 λεπτά σε θερμοκρασία +25°C, 5 φορές. Σε 55 DEG C όταν τοποθετείται για 30 λεπτά και στη συνέχεια σε + 25C τοποθετείται για 10-15 λεπτά, και στη συνέχεια σε + 275 DEG C όταν τοποθετείται για 30 λεπτά και στη συνέχεια σε + 25 C τοποθετείται για 10-15 λεπτά,συνολικά 5 κύκλοι |
| 耐湿负荷 (ανθεκτικός στην υγρασία) Η υγρασία επιβαρύνει τη ζωή |
△R≤±(5%R0+0,05Ω) | θερμοκρασία: 40±2°C, σχετική υγρασία: 90-95%,1 διπλάσια από την καθορισμένη εργασιακή πίεση, χρόνο 1000ωρο. 1,5ωρο. Η ονομαστική τάση είναι ενεργή για 1,5 ώρες.0.5 ώρες εκτός λειτουργίας σε θερμοκρασία 40±2°C, 90-95 & RH για 1000 ώρες" |
| 耐温负荷 διάρκεια ζωής Διάρκεια ζωής φορτίου αντίστασης θερμοκρασίας |
△R≤±(5%R0+0,05Ω) | ∆ιαβάστε την παρούσα παράγραφο. 共1000小时 ((通1.5小时,断0.5小时) Στο πλαίσιο σταθερής θερμοκρασίας και υγρασίας 70 + ή - 2 DEG C εφαρμόζεται ονομαστική τάση ή η μέγιστη τάση λειτουργίας (όποια είναι μικρότερη) συνολικά 1000 ώρες (1,5 ώρες,0.5 ώρες) |
| Αξιοσημείωτο Συναρμολόγηση |
吃锡 επιφάνειας 95% ή περισσότερο Τουλάχιστον 95% κάλυψη |
Η θερμοκρασία: 245±3°C, ο χρόνος:2±0.5 δευτερόλεπτα 245±3°C για 2-3 δευτερόλεπτα |
| 断续过负荷 (απόλυτη υπερφόρτωση) Διαλείπουσα υπερφόρτωση |
△R≤±(1%R0+0,05Ω) | 4πλήρες καθορισμένη τάση ή μέγιστη διακοπτική φορτίο τάσης (παρακαλούμε τους μικρότερους) δοκιμή1 δευτερόλεπτο, διακοπή25 δευτερόλεπτα, κύκλος 10000+200 φορές 4 φορές η ονομαστική τάση ή η μέγιστη τάση διαλείπου φορτίου (όποια είναι μικρότερη) για να δοκιμαστεί ένα δευτερόλεπτο, σταμάτησε 25 δευτερόλεπτα.loop 10000+200 φορές |
| 引出端强度 (απόδοση) Τερματική αντοχή σε ελαστικότητα |
△R±(2%R0+0,1Ω) | Δυνατότητα έλξης 10N 10N |
| νησιότητα Ανθεκτικότητα στη φλόγα |
Αδιαφανής φλόγα Δεν υπάρχει προφανής φωτιά. |
Μοιραστείτε σε 5,1016 φορές ισχύς και 5 λεπτά φορτίο. Αντίστοιχα, σύμφωνα με 5, 10,16 φορές την ισχύ συν φορτίο AC για 5 λεπτά |
Τύπος Προδιαγραφές
Αλουμινένιο περίβλημα αντίσταση Φώτα αυτοκινήτου LED αντίσταση 20W
για παράδειγμα:RX24TM20W15RJ
| RXG24 | Τ | Μ | 20W | 15R | J |
| προϊόντα κατηγορίαΣτυλ | 小分类 Μικρή ταξινόμηση |
Τρόπος εγκατάστασης εγκατάσταση |
功率 Δύναμη |
成品阻值 Αξία |
Λάθος Ανεκτικότητα |
| RXG24汽车电阻 Αντίσταση αυτοκινήτου |
- Τι;单边安装孔式 Τύπος τρύπας τοποθέτησης με μονομερή πλευρά σε Τ |
Μ-端子式 Τύπος τερματικού M |
10W 25W 300W |
R01 0,01Ω R10 0,1Ω 15R 15Ω 40K 40KΩ |
F ± 1% G ± 2% J ± 5% |
