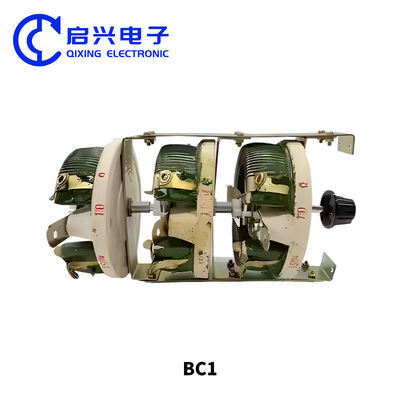

Κεραμικός Μεταβλητός Αντιστάτης 100R 25W 1 έως 10K Ohm ±10 τοις εκατό Ανοχή

Key Attributes

Επωνυμία:BONENS

Model Number:BC1

Place of Origin:Σιτσουάν, Κίνα

Minimum Order Quantity:100

Product Summary

Αντίσταση Μεταβλητή Κεραμική Υψηλής Ισχύος 100Ω Ροοστατικός 25W Η αντίσταση σύρματος BC-1 διαθέτει δυνατότητα υψηλής ανάλυσης με ευρύ φάσμα αντίστασης. Προσφέρει εξαιρετική αντοχή στη θερμότητα, την υγρασία και τη φθορά. Κατάλληλη για ρύθμιση τάσης και ρεύματος σε εξοπλισμό ισχύος και κυκλώματα που ...

Λεπτομέρειες προϊόντων

Επισημαίνω:

Ονομαστική ισχύς 100R 25W

Υψηλή ανάλυση

Εύρος 1 έως 10 K Ohm

Resistance: 1-10KΩ

Resistance Tolerance: ± 10%

Composition: Κεραμικός

Operating Temperature: -55°C~+165°C

Number Of Resistors: 1

Size: 106*48*120mm

Extreme Voltage: 1000V

Insulation Voltage: 2500V

Temperature Rise: ≤300K (25-100W), ≤350K (≥150W)

Sliding Itinerary: 280 ± 5 ° (25-50W), 300 ± 5 ° (≥100W)

Linear Deviation: ≤ ± 10%

Rotation Cycles: 5000 εβδομάδες

Insulation Resistance: ≥100mΩ (500VDC)

Maximum Heating: 350℃

Head Itinerary: 300°±10°

Nominal Resistance Range: 1 έως 10 K Ohm

Rated Power: 25W

Resistance: 100R

Type: Κεραμικός ρεοστάτης

Περιγραφή προϊόντων

Λεπτομερείς προδιαγραφές και χαρακτηριστικά

Αντίσταση Μεταβλητή Κεραμική Υψηλής Ισχύος 100Ω Ροοστατικός 25W

Η αντίσταση σύρματος BC-1 διαθέτει δυνατότητα υψηλής ανάλυσης με ευρύ φάσμα αντίστασης. Προσφέρει εξαιρετική αντοχή στη θερμότητα, την υγρασία και τη φθορά. Κατάλληλη για ρύθμιση τάσης και ρεύματος σε εξοπλισμό ισχύος και κυκλώματα που δεν υπερβαίνουν τα 380V AC ή 220V DC.

Τεχνικές Προδιαγραφές

Μέγιστη τάση λειτουργίας: 1000V (τάση μόνωσης 2500V)
Άνοδος θερμοκρασίας: μοντέλα 25-100W ≤300K; μοντέλα ≥150W ≤350K
Διαδρομή ολίσθησης: μοντέλα 25-50W: 280±5°; μοντέλα ≥100W: 300±5°
Γραμμική απόκλιση: Όχι μεγαλύτερη από ±10% σε όλη τη διαδρομή
Περιστροφή άξονα ελέγχου: 5.000 κύκλοι εντός διαδρομής όχι μικρότερης από 90%
Δοκιμή υψηλής θερμοκρασίας: 40°C για 6 εβδομάδες (6 ημέρες), αντίσταση μόνωσης μικρότερη από 1.5MΩ

Η σειρά BC1 με παραλλαγές κεραμικού δίσκου σύρματος ολισθαίνοντος βραχίονα είναι σχεδιασμένη για ρύθμιση τάσης και ρεύματος σε βιομηχανικό ηλεκτρικό εξοπλισμό έως 500 βολτ. Η αντίσταση χρησιμοποιεί στρογγυλό κεραμικό σκελετό με σύρμα constantan ή nichrome ως υλικό αντίστασης, επικαλυμμένο με σμάλτο υψηλής θερμοκρασίας εκτός από την επιφάνεια ολίσθησης. Διαθέτει προστατευτικό μεταλλικό περίβλημα με χειροτροχό.

Χαρακτηριστικά Απόδοσης

Ηλεκτρικά Χαρακτηριστικά		Περιβαλλοντικά Χαρακτηριστικά
Τυπικό εύρος αντίστασης	1Ω~5KΩ	Εύρος θερμοκρασίας	-55℃~350℃
Ανοχή αντίστασης	±10%	Δόνηση	10~200Hz, 40m/S², 3h ΔR≤±3%R
Αντίσταση ακροδέκτη	≤0.2% ή 1Ω	Κύκλοι θερμοκρασίας	-55°C/30min, 85°C/30min ΔR500MΩ
Αντίσταση μόνωσης	≥100MΩ (500Vdc)	Υγρασία	40±2°C, RH:95%-98% 48h ΔR≤±3%R, R≥100MΩ
Μέγιστη θερμοκρασία θέρμανσης	350℃	Αντοχή φορτίου	R≤1KΩ: 5000 κύκλοι; R>1KΩ: 1000 κύκλοι ΔR≤±5%R
Μηχανική διαδρομή	300°±10°	Αντοχή σε κραδασμούς	60-100 φορές/λεπτό, 150m/s², 4000 φορές

Εφαρμογές

Κατάλληλο για τηλεπικοινωνίες, σιδηροδρομικές μεταφορές, ηλεκτρικό εξοπλισμό, ιατρικές συσκευές, βιομηχανικό εξοπλισμό και ηλεκτρικό εξοπλισμό χαμηλής συχνότητας AC/DC που απαιτεί ρύθμιση τάσης/ρεύματος ή ρυθμιζόμενη αντίσταση φορτίου.
