Αντίσταση φλάντζας 100W 50 Ohm με ανοχή 5 τοις εκατό για εφαρμογές RF υψηλής ισχύος
Αντίσταση φλάντζας 100W 50 Ohm με ανοχή 5 τοις εκατό για εφαρμογές RF υψηλής ισχύος
Key Attributes
Επωνυμία:BONENS
Model Number:ενδύω
Place of Origin:Σιτσουάν, Κίνα
Minimum Order Quantity:100
Product Summary
Αντίσταση φλάντζας 100W (1-500Ω, ανοχή ±5%) με εύρος συχνοτήτων 0-2GHz, 1,2-1,3 SWR και θερμοκρασία λειτουργίας -55℃ έως +165℃. Πιστοποίηση RoHS, TUV, ISO9001. Διαθέσιμες προσαρμοσμένες επιλογές τερματικού.
Λεπτομέρειες προϊόντων
Επισημαίνω:
100W 50 Ohm
,Ανοχή 5 τοις εκατό
,Υψηλής ισχύος RF
Resistance Range:
1Ω-500Ω
Resistance Tolerance:
± 5%
Frequency Range:
0~2GHz
Standing Wave Ratio:
1.2-1.3
Temperature Coefficient:
±300*10-6/℃
Operating Temperature:
-55°C~+165°C
Withstand Voltage:
500V/1mm
Size:
20*6*2,7
Insulation Resistance:
≥ 1GΩ
Rated Power:
1~1200 W (70°C)
Temperature Shock:
ΔR≤±5%R
Moisture Proof:
ΔR≤±5%R
Vibration Resistance:
ΔR≤±3%R, Χωρίς μηχανική βλάβη
Terminal Strength:
10Ν,5Σ
Solderability:
240℃,3 δευτ
Rated Power:
100W
Resistance:
50 Ωμ, 100 Ωμ
Resistance Range:
1 έως 500 ohm
Tolerance:
±5%
Frequency:
0-2 GHZ
Περιγραφή προϊόντων
Λεπτομερείς προδιαγραφές και χαρακτηριστικά
100W 50ohm 100ohm αντίσταση φλάντζας
Επισκόπηση του προϊόντος
Αντίστοιχες φλάντζες υψηλής ισχύος σχεδιασμένες για απαιτητικές βιομηχανικές και τηλεπικοινωνιακές εφαρμογές.

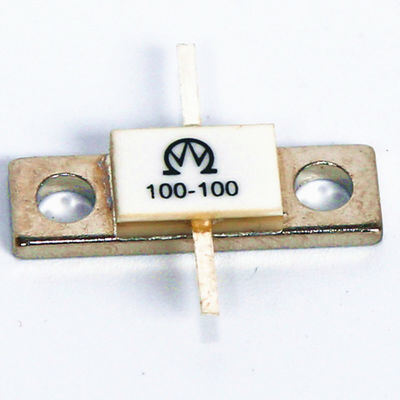

Εικόνες προϊόντων
Πεδίο ισχύος και διαμορφώσεις
Διαθέσιμα σε τιμές ισχύος από 100W έως 1000W με τιμές αντίστασης από 10ohm έως 50ohm.Όλοι οι αντίστοιχοι φλάντζης ραδιοσυχνοτήτων μπορούν να ρυθμιστούν είτε με ένα είτε με δύο τερματικά για να ταιριάζουν σε διάφορες απαιτήσεις εφαρμογής.
Τεχνικά σχέδια
Τεχνικές προδιαγραφές
Ηλεκτρικά χαρακτηριστικά
| Πεδίο ονομαστικής αντίστασης | 1 ~ 500Ω |
| Αντοχή στην αντίσταση | ± 5% |
| Περιοχή συχνοτήτων | 0 ~ 2GHz |
| Αναλογία στάσιμων κυμάτων | 1.2 ~ 1.3 |
| Αντίσταση μόνωσης | ≥ 1GΩ |
| Αντιστέκεται στην τάση | 500V/1 mm (πλάτος υποστρώματος) |
Περιβαλλοντικά χαρακτηριστικά
| Κατηγορία ισχύος | 1 ~ 1200W (70°C) |
| Περιοχή θερμοκρασίας λειτουργίας | -55°C ~ +165°C |
| Δείκτης αντοχής θερμοκρασίας (TCR) | ±300 × 10−6/°C |
| Θερμοκρατικό σοκ (-55°C/+125°C, 3 φορές) | ΔR ≤ ± 5%R |
| Ανεπιβλήτρια υγρασίας (GJB306A-96-μέθοδος 106) | ΔR ≤ ± 5%R |
| Δονήσεις (10-500Hz, 0,75mm, 6h) | ΔR ≤ ± 3%R, Καμία μηχανική βλάβη |
| Δοκιμή χαμηλής θερμοκρασίας (-55°C, 24 ώρες) | ΔR ≤ ± 5%R |
| Διάρκεια ζωής φορτίου (96 ώρες) | ΔR ≤ ± 5% |
| Αντίσταση σε σύγκρουση | ΔR ≤ ± 3%R |
Φυσικά χαρακτηριστικά
| Τερματική αντοχή (10N, 5S) | Μην χαλαρώσεις και να πέσεις. |
| Ζυθοποιήσιμη (240°C, 3 δευτερόλεπτα) | Περιοχή κάλυψης στρώματος κασσίτερου 95% |
Συσκευή και παράδοση
